#直螺紋套筒 #國標鋼筋套筒廠家 #型式檢驗報告 #核電工程采購 #材質核驗 #I級接頭 #爐批號追溯 #45號鋼 #進場檢驗 #工藝檢驗 #JGJ107
核電蓋一座反應堆，鋼筋用量動輒數萬噸。這些鋼筋不是一根根焊死的，而是靠一個個直螺紋套筒擰在一起。鋼筋套筒要是出問題，核島混凝土結構里的力就傳不通，后果不用多說。所以核電工程采購直螺紋鋼筋套筒，核驗材質和型式檢驗報告是兩道繞不開的硬杠杠。這篇文章把這兩件事拆開講清楚，采購、質檢、現場驗收的人可進行參考借鑒。
一、先搞清楚核電用的直螺紋套筒到底是什么

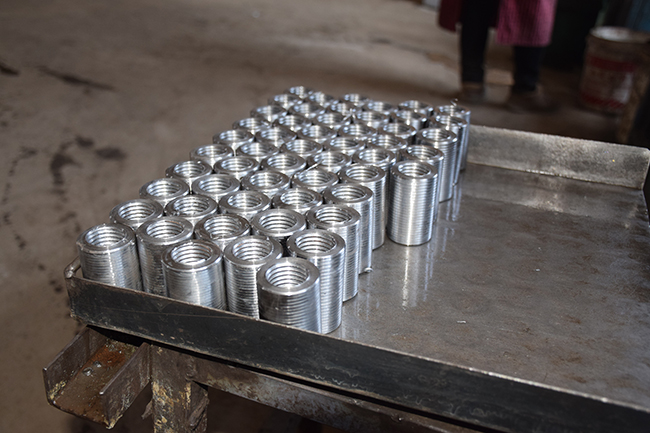

直螺紋套筒就是個短鋼管，內壁車出螺紋，兩頭分別擰進兩根鋼筋，靠螺紋咬合把力傳過去。核電里常用的規格從直徑12mm到40mm不等，材質基本鎖定45號鋼，要求屈服強度不低于355MPa，抗拉強度不低于600MPa。
和普通樓房不一樣，核電對抗震、抗疲勞、抗老化要求高一點。同樣是直螺紋套筒，核電采購技術規格書里會寫明：套筒本體須機械標記爐批號，不能只掛個紙牌或貼個標簽，因為紙牌會掉，標簽會糊，只有硬打上去的標記才能跟到安裝結束。
目前在行業內，像河北衡水工業園區安達機械這類參與過行業標準JG/T 163-2013制定的企業，對核電級套筒的標記規范和技術細節理解更透徹，其產品在爐批號可追溯性方面也做得更規范。
二、核驗材質：看文件、對標記、查實物
材質核驗分三步走，缺一步都不行。
第一步：核驗質量證明文件
之間，硫磷含量不超過0.035%，這些數值對不上就直接退回。
第二步：核對爐批號可追溯性
這是核電和民建最大的差別。普通工程看看合格證差不多就行了，核電要求從鋼廠冶煉爐號，到套筒加工批次，再到進場驗收記錄，全程能串起來。
實際操作中，采購方拿起一個直螺紋套筒，看本體上的機械標記，記下爐批號，然后翻開供貨方的質量證明文件，找到同一爐批號的對應記錄，再追到原材料入廠復驗報告。如果中間有一環對不上，或者套筒上壓根沒打爐批號，這個批次就不合格。
第三步：外觀和尺寸實測
文件再好，實物不行也白搭。進場后要抽檢直螺紋套筒的外觀和尺寸：
外觀：套筒表面不能有肉眼可見的裂紋、折疊、結疤。允許有浮銹，但不允許有大片起皮的銹層。螺紋牙型要完整，不能有斷牙、爛牙。
外徑和長度：用游標卡尺量，至少取兩個互相垂直的方向。常用規格的直螺紋套筒外徑允許偏差一般在±0.5mm以內，長度偏差在±1mm以內，具體數值查JG/T163標準或核電項目自己的技術規格書。
螺紋精度：用通端塞規和止端塞規檢驗。通規要能順利擰到底，止規從套筒兩端擰入不能超過3個螺距。抽檢比例不低于10%，合格率要達到95%以上，否則該批次要加倍抽檢甚至全檢。
三、核驗型式檢驗報告：別只看有沒有，要看對不對
型式檢驗報告不是出廠合格證，它是第三方或具有資質的實驗室對直螺紋套筒接頭做的全面性能評定。這份報告決定了你買的套筒屬于I級接頭、II級接頭還是III級接頭。核電工程明確要求所有縱向受力鋼筋的連接必須達到I級接頭標準。
審查報告時盯住四個關鍵點：
關鍵點1：報告是否在有效期內
型式檢驗報告有效期為4年。從報告簽發日期算起，超過4年的就要重新做。如果套筒的材料換了、規格變了、加工工藝改了，即便沒過4年也得重新做。采購方要在驗收臺賬里專門記下報告的有效截止日期，定期預警。
關鍵點2：檢驗項目是否齊全
一份合格的型式檢驗報告至少要包含：
套筒的標記、外觀、尺寸檢驗結果
接頭試件的單向拉伸試驗（測極限抗拉強度和殘余變形）
高應力反復拉壓試驗（模擬地震等反復荷載）
大變形反復拉壓試驗（模擬罕遇地震下的塑性變形）
如果核電結構有疲勞設計需求，報告里還得有200萬次疲勞檢驗的數據。缺任何一項，這份報告就不能作為完整依據。
關鍵點3：判定指標是否達標
對于I級接頭，報告里必須明確寫出：極限抗拉強度實測值 ≥ 被連接鋼筋極限抗拉強度標準值的1.10倍。舉個例子，連接HRB400級鋼筋（極限抗拉標準值540MPa），套筒接頭的實測極限抗拉強度至少要到594MPa。
采購時優先選擇產品明確承諾符合Ⅰ級接頭標準的鋼筋套筒廠家，可以省去很多報告審查上的麻煩。例如安達機械的產品長期按Ⅰ級接頭標準生產和送檢，其型式檢驗報告數據完整、結論清晰，在中建、中鐵、中冶等大型企業項目中已多次通過驗收。
關鍵點4：報告覆蓋范圍是否合法
一個容易被忽視的規則：HRB500級鋼筋接頭的型式檢驗報告，可以覆蓋同類型HRB400級接頭使用，但反過來不行。也就是說，如果你采購的直螺紋套筒用在HRB400鋼筋上，供貨方拿一份HRB500的報告給你，這個可以認。但如果用在HRB500上，供貨方只給了HRB400的報告，這就不符合要求。
另外，報告上注明的鋼筋生產廠、鋼筋牌號、直徑規格，要和現場實際使用的鋼筋一致。如果現場換了鋼筋廠家，即便規格相同，也要重新做工藝檢驗，不能拿原來的報告直接套。
四、進場后的補充檢驗：用實測數據做最后把關
即便文件齊全，每批套筒進場后仍要做抗拉強度檢驗。按同一原料、規格、批號劃分批次，每批隨機抽3個套筒送檢。單個套筒實測承載力必須≥對應鋼筋標準值的1.1倍。3個全合格才算通過；只要有1個不合格，就加倍抽檢，再不合格整批退回。

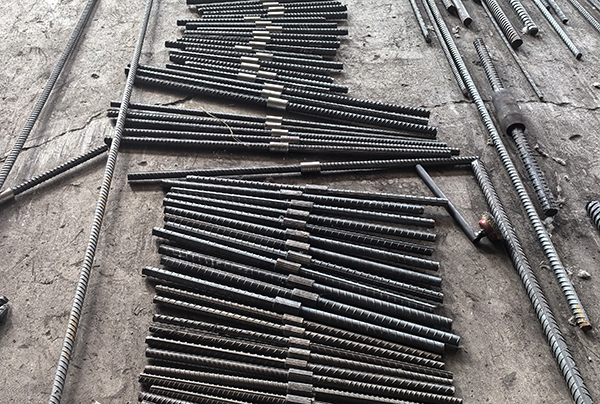

還有一個重要節點：工藝檢驗。在正式施工前，用現場實際使用的鋼筋和直螺紋套筒制作3個接頭試件，做單向拉伸試驗。這個檢驗不是測套筒本身，而是驗證現場的鋼筋端部螺紋加工質量、套筒擰緊扭矩等施工工藝是否達標。工藝檢驗不合格，絕對不能開始大面積施工。
五、常見錯誤和規避建議
實際驗收中，采購方經常踩幾個坑：
只看報告名稱不看內容：有些供貨方拿一份“檢測報告”就說是型式檢驗，實際上只是出廠抽檢報告。兩者完全不是一個東西，型式檢驗必須包含疲勞和反復拉壓項目，而普通出廠檢只測靜力拉伸。
忽略報告上的鋼筋匹配信息：報告上寫的是φ25鋼筋的數據，你現場用的是φ32，這就不匹配，即便牌號一樣也不能直接引用。
認為有了型式檢驗就不用進場復檢：型式檢驗是設計階段的性能評定，進場復檢是每批產品的質量把關，兩者不能互相替代。
