#冷擠壓套筒 #冷擠壓套筒漏壓 #冷擠壓套筒返修 #鋼筋冷擠壓套筒 #冷擠壓套筒連接 #冷擠壓套筒施工 #冷擠壓套筒驗收 #鋼筋機械連接 #套筒冷擠壓 #徑向冷擠壓套筒

卡尺是冷擠壓套筒連接現場最誠實的裁判。壓痕外徑一量，合格還是不合格，數字當場說話?？筛羧钗寰兔俺鰩讉€量不過關的——外徑偏大、壓痕深度不夠，這就是典型的冷擠壓套筒漏壓。

漏壓這事，處理對了小事一樁，處理錯了就是埋在結構里的雷。接頭有效咬合面積不夠，后期荷載一上來，變形、滑移甚至斷開都有可能。但用不著慌，現場冷擠壓套筒漏壓翻來覆去就三種常見情形，每種都有現成的返修路子。下面直接上方案，照做就能過關。

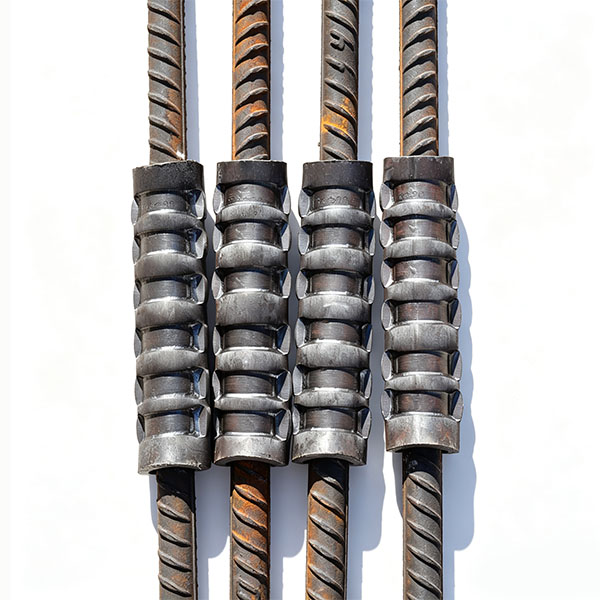

第一種：壓痕深度不夠——補壓，就這么簡單

問題長什么樣？

冷擠壓套筒壓完后拿卡尺一量，壓痕處外徑偏大，沒壓到位。規范要求壓痕處冷擠壓套筒外徑控制在原外徑的0.8到0.9倍之間，你量出來超出這個范圍，說明咬合力不夠，鋼筋在套筒里頭沒吃上勁。

為什么會出現？

要么油壓跟不上，泵站壓力不足；要么壓模用錯了規格，跟冷擠壓套筒不匹配；再就是工人趕工，保壓時間太短，套筒還沒變形到位就松手了。

返修方案：直接補壓

補壓看著簡單，但操作不對等于白干。

第一，冷擠壓套筒補壓須從中間往兩頭壓。先壓中間那道，再依次往兩端推，這樣變形均勻，不會把套筒擠偏。反過來從兩頭往中間壓，中間材料沒處去，套筒準裂。

第二，補壓時每個壓痕位置對準了再開機，別偏位。壓模中心線和冷擠壓套筒上的壓痕標記要對齊，偏了就是新傷疊舊傷。

第三，每次壓到位后，設備憋住保壓3到4秒再泄壓。這3秒鐘讓冷擠壓套筒金屬充分流動，變形到位了外徑才能縮到合格范圍。

補完重新量外徑，達到0.8到0.9倍范圍就算過關。如果補完還是不夠，別猶豫，切掉重做。

第二種：檢查標志外露——這叫“壓空”，切了重來

問題長什么樣？

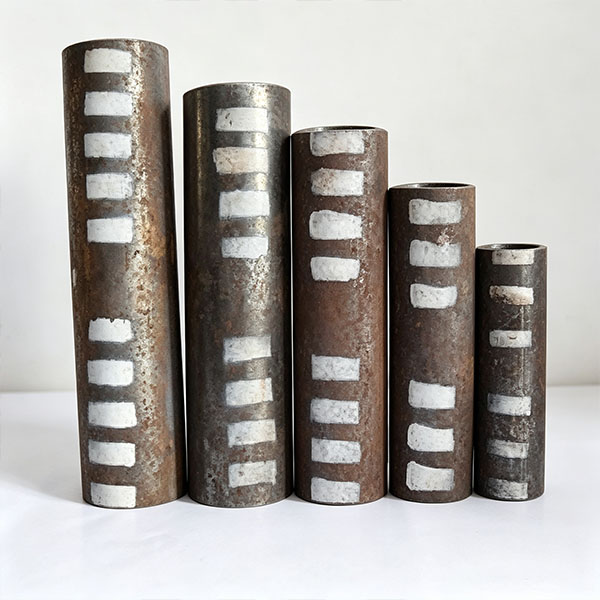

施工前鋼筋端部畫了兩道線——定位標志和檢查標志，兩者相差10到15毫米。擠壓完一看，檢查標志還露在冷擠壓套筒外面。

為什么會出現？

鋼筋沒插到底。冷擠壓套筒一受壓就會變長，原先的定位標記跟著跑了，工人以為插到位了，實際還差一截。這叫“壓空”，冷擠壓套筒里頭鋼筋沒進有效錨固區，純粹是個假連接。

返修方案：切除，重新做

這種情況補壓沒有任何意義，里頭是空的，你外面壓出花來也沒用。唯一的方案就是切掉重來。

用切割機把冷擠壓套筒連同接頭段一起切掉，切的時候注意別傷到母材鋼筋。鋼筋端頭用砂輪切割機重新切平，不能氣割，高溫會改變鋼筋力學性能。重新下料后，再在端部畫好定位標志和檢查標志，套上新的冷擠壓套筒按工藝重新擠壓。

現場要注意：切下來的冷擠壓套筒直接報廢，別想著回收再用。擠壓過一次的套筒已經變形了，二次使用壓接質量根本保證不了。

質檢員對這種情況要全數復查，別抽檢，抽檢漏掉一個后面就是大麻煩。

第三種：套筒開裂或彎折超4°——報廢，沒有商量余地

問題長什么樣？

冷擠壓套筒表面出現肉眼可見的裂紋，縱向的、環向的都有?；蛘呓宇^處彎折角度超過4°，鋼筋不在一條線上。

為什么會出現？

開裂一般是因為擠壓力過大、壓模太小、設備從沒標定過、或者冷擠壓套筒本身材質就有問題。彎折超限則是插鋼筋的時候沒對正，或者擠壓過程中套筒受力不均。

返修方案：報廢重接

冷擠壓套筒開裂，規范里寫得明明白白——嚴禁修補、嚴禁補焊、嚴禁二次擠壓。裂紋就是應力集中點，后期受力會迅速擴展，接頭隨時可能斷開。別想著用焊條補一下糊弄過去，那是拿結構安全開玩笑。

直接切除，報廢，按新接頭重新做。彎折超4°的也一樣，結構設計里接頭的彎折角度有嚴格限制，超了就切，沒有第二種選擇。

冷擠壓套筒本身是成品，現場沒有任何修補手段能讓開裂的套筒恢復原有性能。

現場防漏壓的三條底線

返修是下策，把冷擠壓套筒漏壓防在源頭才是上策。這三條底線現場必須守?。?/p>

雙標志必須畫。鋼筋端部的定位標志和檢查標志缺一不可，這是判斷鋼筋是否插到位的唯一直觀手段。別嫌麻煩，不畫標志的冷擠壓套筒連接就是盲人摸象。

壓接參數必須對標。鋼筋直徑對應的壓模規格、壓痕處外徑控制范圍、擠壓后套筒長度變化范圍，這些硬指標掛在設備旁邊，工人開機前看一眼花不了10秒鐘。

設備必須定期維護。油壓表不準了、壓模磨損了、油管滲漏了，冷擠壓套筒壓出來全是廢品。設備標定不是應付檢查，是保命。

冷擠壓套筒漏壓，說到底大部分是人的問題。設備沒調好、鋼筋沒插到位、壓接參數沒控制住——這些在操作層面都能管住?，F場按這三套方案來處理，該補壓的補壓，該切除的切除，該報廢的報廢，質檢來了也挑不出毛病。
