工地上最讓人心里一沉的消息，就是“冷擠壓套筒拉拔試驗不合格”。這不僅是試驗報告上的紅字，更是結構安全的警報。像一盆冷水澆下來，所有辛苦瞬間歸零。面對這種局面，必須順著材質、設備、施工這三層，一層層把病根挖出來。今天就跟大家聊聊，排查時到底怎么摳細節。

一、材質排查：冷擠壓套筒的20號鋼基因

先看材質，這是根本。很多人老觀念里覺得冷擠壓套筒像螺絲，越硬越可靠。實際上，正規冷擠壓套筒采用20號優質碳素鋼。20號鋼軟硬適中，塑性極好，伸長率能到25%以上，冷擠壓時金屬像軟泥一樣流動，被壓進鋼筋橫肋和縱肋，死死抱緊，握裹力才會飽滿。

而高碳鋼又硬又脆，擠壓后容易留下細微暗裂，拉拔時突然脆斷，無法挽回。排查時，質保書是第一個必須核對的，盯住20號鋼的化學成分和硬度范圍，過高的硬度要拒收，過軟也不行；

壁厚要用卡尺量，如果偏薄，冷擠壓套筒壓完后抱不住鋼筋，拉拔試驗中鋼筋被直接拔出，那種場景讓人既心疼又警醒。鋼筋本身也不能放過，肋形不匹配、直徑偏小，再好的冷擠壓套筒也咬不緊，兩者是搭檔，不能只讓套筒背鍋。

二、設備排查：擠壓機與壓模是冷擠壓套筒精度的暗傷

材質沒問題，就該查設備。擠壓機雖然力大，其實很嬌氣。油封老化、液壓油污染，都會讓擠壓力悄悄衰退。你感覺壓到位了，實際上冷擠壓套筒的變形量不足，鋼筋肋沒有吃透，強度就成了空話。

排查時一定要用測力環或標準壓力表對擠壓機進行標定，查清油路是否存在掉壓。壓模更是容易被忽略的暗坑，它天天與冷擠壓套筒摩擦，內腔會逐漸磨大。哪怕只磨損了0.3毫米，接頭的徑向握緊力就會明顯泄勁。換一對新壓模，同樣的冷擠壓套筒和鋼筋，拉拔數據往往能提高不少，效果立竿見影。

所以不要心疼成本，壓模該換就換，按每壓接500個冷擠壓套筒用樣規校驗一次模腔，絕不能用錯型號。拿大一號的模子壓小一號的冷擠壓套筒，變形不足，滑移是必然結果。機器上的定位擋板如果歪了，套筒插入深度就會出現長短不一，拉拔時從短的那一側直接崩開，實在可惜。

三、施工排查：冷擠壓套筒接頭成敗系于每一個動作還原

材質和設備都通過后，剩下就看施工細節。手藝人的細微動作，直接決定冷擠壓套筒接頭的成敗。

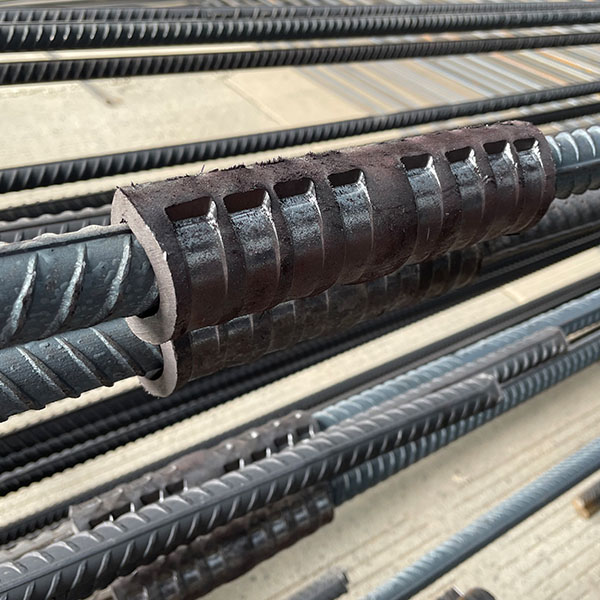

第一步，鋼筋端頭必須切平并去除毛刺。端面歪斜如馬蹄，或銹皮太厚，冷擠壓套筒就對不正，壓完內部空虛。插入前一定要在鋼筋上畫出深度標記線，這條線就是安全底線。操作順序須從冷擠壓套筒正中間開始，向兩端對稱擠壓，像拉拉鏈一樣一道道排過去。少壓一道更不行，每道壓痕之間要充分搭接，才能把鋼筋肋間填得嚴嚴實實。壓完后隨手用卡規測量壓痕深度，并用通止規檢查套筒外徑變形，短短幾秒鐘，就能把隱患擋在澆筑混凝土之前。

四、全溯源思維：冷擠壓套筒是鏡子，不是背鍋的對象

說到底，拉拔試驗不合格，從來不是冷擠壓套筒單方面的錯。它像一面鏡子，如實照出材質、設備、施工每個環節的虛實。今后遇到問題，不要急著更換套筒了事，沉下心按這三層全溯源，你最終能把那顆松動的螺絲擰緊。
